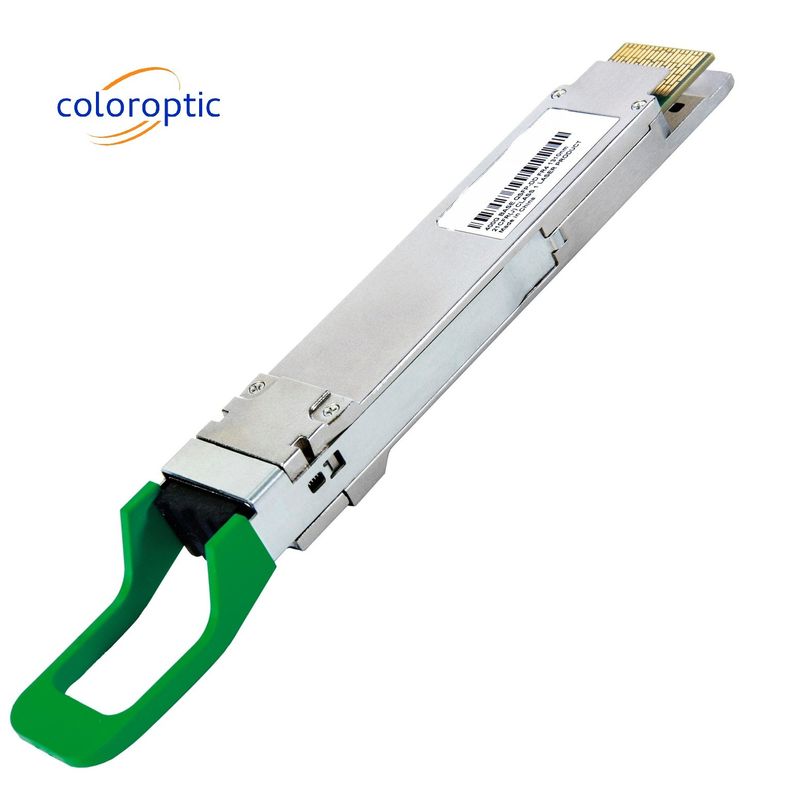

Cisco QDD-400G-FR4 1310nm 400G QSFP DD Передатчик DOM Duplex LC SMF оптический модуль
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ColorOptic |
| Сертификация: | ROHS, CE |
| Номер модели: | CO-QD4H13F4C |
Оплата и доставка Условия:
| Количество мин заказа: | 10 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Прочные пакеты и картоны |
| Время доставки: | 8 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 2000 частей/месяц |
|
Подробная информация |
|||
| Форма фактора: | QSFP-DD | Длина волны (nm): | 1310nm |
|---|---|---|---|
| Коэффициент данных: | 400G | Гарантия: | 3 года |
| Ярлык: | Можно настроить | Технологии: | Параллельная оптика |
| Расстояние: | 2KM | Тип носителя: | SMF |
| Выделить: | QDD-400G-FR4,1310nm 400G QSFP DD передатчик,400G QSFP DD Транссивер DOM |
||
Характер продукции
Cisco QDD-400G-FR4 Совместимый 400GBase-FR4 QSFP112-DD 1310nm 2km DOM Duplex LC SMF оптический приемопередатчик
Описание продукта:
CO-QD4H13F4C представляет собой 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP112-DD) оптический модуль, предназначенный для 2 км оптических коммуникаций.Модуль преобразует 4 канала электрических данных ввода 100 Гбит/с (PAM4) в 4 канала оптических сигналов CWDM и мультиплексирует их в один канал для оптической передачи 400 Гбит/сНапротив, на стороне приемника модуль оптически демультиплексирует 400 Гбит/с оптического входа в 4 канала оптических сигналов CWDM,и преобразует их в 4 канала электрических данных 100 Гбит/с (PAM4).
Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм в качестве членов сетки длин волн CWDM, определенной в ITU-T G.694.2CO-QD4H13F4C содержит двойной соединитель LC для оптического интерфейса и 76-прицепный соединитель для электрического интерфейса.в этом модуле должно применяться одномодовое волокно (SMF). Хост FEC требуется для поддержки до 2 км передачи волоконных волокон.
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с QSFP-DD Multi-Source Agreement (MSA) Type 2.Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру., влажность и помехи EMI.
Особенности:
- Соответствует QSFP112 MSA
- 4 CWDM-полосы MUX/DEMUX дизайн
- Соответствует спецификации IEEE802.3cu 400G-FR4
- До 2 км передачи на одномодных волокнах (SMF) с FEC
- Температура рабочего корпуса: от 0 до 70°C
- электрический интерфейс 4x106.25 Гбит/с (400GAUI-4)
- Скорость передачи данных 106,25 Гбит/с (PAM4) на канал.
- Максимальное потребление энергии 10 Вт

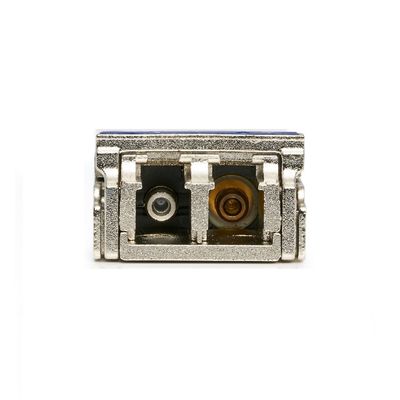

- Двойной LC-коннектор
- Соответствует требованиям RoHS
Технические параметры:
| Параметр | Символ | Минуты | Типичный | Макс | Объекты | Нет, нет. |
| Температура рабочего ящика | TOP | 0 | 70 | DegC | ||
| Расстояние соединения | D | 0.002 | 2 | км | ||
| Потребление энергии | 10 | W | ||||
| Длина волны центра | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Средняя пусковая мощность на каждой полосе | PAVG | - Три.2 | 4.4 | dBm | ||
| ОМА, каждая полоса | POMA | -Нет.2 | 3.7 | dBm | ||
| Средняя принимающая мощность на каждой полосе | - Семь.2 | 4.4 | dBm | |||
| Получаю энергию, каждая полоса. | 3.7 | |||||
| Чувствительность приемника ((OMA) | SEN | Максимальное количество -4.6,SECQ-6.0) | dBm |
Применение:
- Соединение центра обработки данных
- 400G Ethernet
- Взаимосоединения по Infiniband
- Сетевое сотрудничество предприятий
