Cisco QDD-400G-SR4.2-BD QSFP56-DD 850nm 910nm DOM MPO MMF Модуль приемника
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ColorOptic |
| Сертификация: | ROHS |
| Номер модели: | CO-QD4H85S2C |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картон |
| Время доставки: | 5 дней |
| Условия оплаты: | Западное соединение, T/T, L/C |
| Поставка способности: | 1000 частей/месяц |
|
Подробная информация |
|||
| Поддержка DDM/DOM: | Да, да. | Протоколы:: | QSFP-DD MSA, IEEE 802.3bs |
|---|---|---|---|
| Ярлык: | Можно настроить | Технологии: | Параллельная оптика |
| Температурный диапазон: | от 0°C до 70°C | Гарантия: | 3 года |
| Форма фактора: | QSFP-DD | Расстояние: | 100 миллионов |
| Выделить: | QDD-400G-SR4.2-BD,Модуль MPO MMF-передатчика,Модуль приемника DOM MMF |
||
Характер продукции

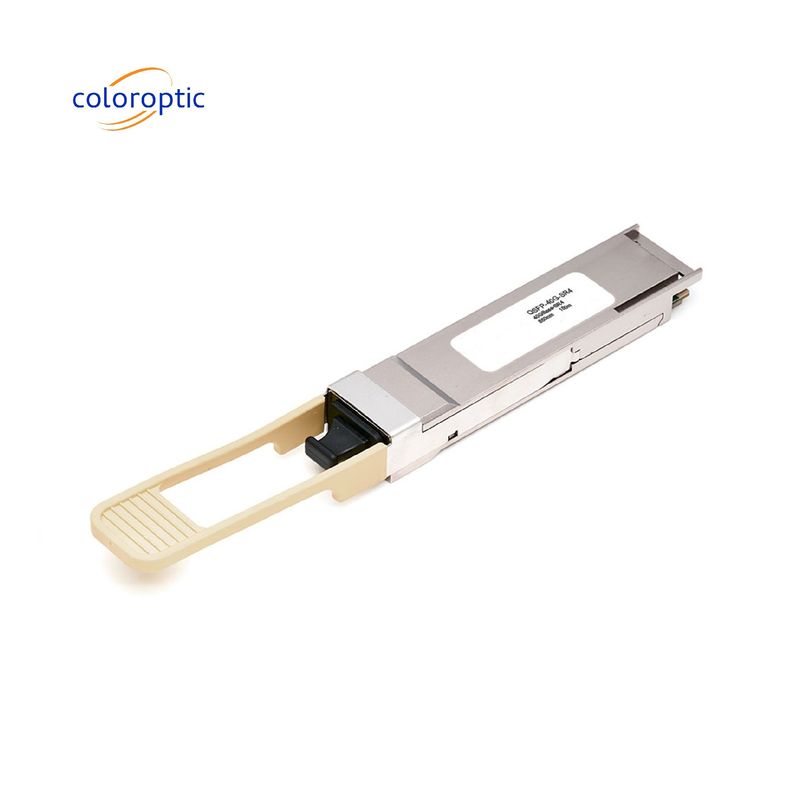

Cisco QDD-400G-SR4.2-BD совместимый 400GBase-SR4.2 QSFP56-DD 850/910nm 100m DOM MPO MMF оптический приемник модуль
Описание продукта:
Оптический приемопередатчик CO-QD4H85S2C может поддерживать скорость передачи 400 Гбит/с. Это параллельный Quad Small Form-factor Pluggable ∆double density (QSFP-DD) двунаправленный оптический модуль. The module accepts eight host electrical data and transmits them in two groups of optical bi-directional lanes (each group contains 4 pairs of optical lane) to allow optical communication over optical multi-mode fibersНапротив, на стороне приемника модуль принимает 8 наборов оптических входных сигналов и преобразует их в 8 каналов электрических данных.

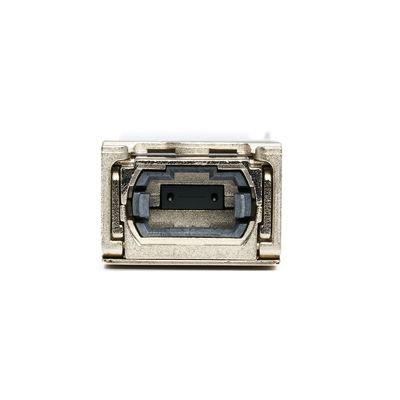

Оптическое волокно с разъемом MPO-12 может быть подключено к емкости модуля QSFP-DD. Правильное выравнивание обеспечивается проводниками внутри емкости.Кабель обычно не может быть скручен для правильного выровнения канала на каналЭлектрическое соединение достигается с помощью подключения 76-прикольного типа, соответствующего стандарту MSA.
Модуль работает с помощью одного источника питания +3,3 В. С модулями доступны глобальные сигналы управления LVCMOS/LVTTL, такие как режим присутствия модуля, режим перезагрузки, режим прерывания и режим низкой мощности.Серийный интерфейс с двумя проводами доступен для отправки и приема более сложных сигналов управленияОтдельные каналы могут быть адресованы, а неиспользуемые каналы могут быть отключены для максимальной гибкости проектирования.
Особенности:
- Соответствует требованиям MSA QSFP56-DD
- 8 двунаправленных оптических полос
- Соответствует спецификации IEEE802.3bs
- До 150 м передачи по OM5 Multimode Fiber
- Электрический интерфейс 8x53.125 Гбит/с (400GAUI-8)
- Максимальное потребление энергии 12 Вт
- Коннектор MPO-12
- Соответствует требованиям RoHS
- Температура рабочего корпуса:
- Стандарт: от 0 до +70 °C
- Расширенный от -5 °C до +85 °C
Технические параметры:
| Параметр | Символ | Минуты | Типичный | Макс | Объекты | Нет, нет. |
| Температура рабочего ящика | TOP | 0 | 70 | DegC | ||
| Расстояние соединения с OM3 | D | 0.5 | 100 | m | ||
| Потребление энергии | 10 | W | ||||
| Длина волны центра | λ1 | 844 | 863 | nm | ||
| Длина волны центра | λ2 | 900 | 918 | nm | ||
| Средняя мощность запуска, каждый Лейн |
PAVG | - Шесть.5 | 4 | dBm | ||
| Внешняя оптическая модуляция Амплитуда (OMAouter), каждый Лейн |
POMA | - Четыре.5 | 3 | dBm | ||
| Средняя принимающая мощность, каждый Лейн |
- Восемь.5 | 4 | dBm | |||
| Чувствительность приемника (OMAouter), каждая полоса |
SEN | Макс (- 6.6, SECQ ¢ 8) | dBm |
Применение:
- 400G Ethernet
- Взаимосоединения по Infiniband
- Сеть в центре данных.
