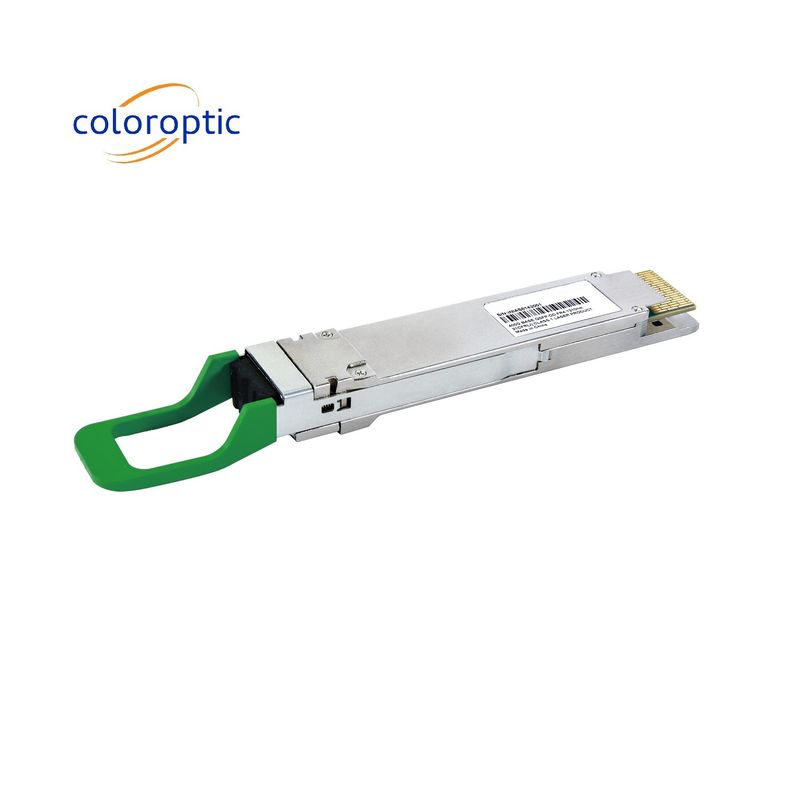

400G QSFP DD модуль MSA Duplex LC для FR4 2 км SMF 400G Ethernet передачи
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | coloroptic |
| Сертификация: | UL, TUV, CE, RoHS, REACH, CMRT |
| Номер модели: | C-QD4H13FC |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Пластинки с картонным покрытием |
| Время доставки: | 7 ~ 15 дней |
| Условия оплаты: | TT, LC, западное соединение |
| Поставка способности: | 1000 частей/месяц |
|
Подробная информация |
|||
| Коэффициент данных: | 400G | Длина волны: | 4 полосы CWDM MUX/DEMUX |
|---|---|---|---|
| Расстояние: | 2KM | Коннектор: | Дуплекс LC |
| Форма фактора: | QSFP-DD | температура: | 0~70°C |
| DDM: | Да, да. | Гарантия: | 3 года |
| Ярлык: | Можно настроить | Протоколы:: | 100G Ламбда MSA 400G-FR4 |
| Применение: | Соединение центра данных | Тип носителя: | Одиночный режим |
| Выделить: | Модуль QSFP DD MSA,QSFP DD модуль дуплекс LC,DD 400G QSFP |
||
Характер продукции
400G QSFP-DD MSA модуль для FR4 2km SMF 400G Ethernet передачи
Этот продукт представляет собой 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP-DD) оптический модуль, предназначенный для 2 км оптических коммуникаций.Модуль преобразует 8 каналов электрических данных ввода 50 Гбит/с (PAM4) в 4 канала оптических сигналов CWDM, и мультиплексирует их в один канал для 400 Гбит/с оптической передачи.модуль оптически демультиплексирует 400 Гбит/с оптический вход в 4 канала оптических сигналов CWDM, и преобразует их в 8 каналов электрических данных 50 Гбит/с (PAM4).
Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм в качестве членов сетки длин волн CWDM, определенной в ITU-T G.694.2Он содержит двойной соединитель LC для оптического интерфейса и 76-прицепный соединитель для электрического интерфейса.в этом модуле должно применяться одномодовое волокно (SMF). Хост FEC требуется для поддержки до 2 км передачи волоконных волокон.
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с QSFP-DD Multi-Source Agreement (MSA) Type 2.Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру., влажность и помехи EMI
Ключевые особенности
- Соответствует требованиям MSA QSFP-DD
- 4 CWDM-полосы MUX/DEMUX дизайн
- Соответствует спецификации 100G Lambda MSA 400G-FR4
- До 2 км передачи на одномодных волокнах (SMF) с FEC
- Температура работы: от 0 до 70 °C°C
- Электрический интерфейс 8x53.125Gb/s ((400GAUI-8)
- Скорость передачи данных 106,25 Гбит/с (PAM4) по каналу.
- Максимальное потребление энергии 12 Вт

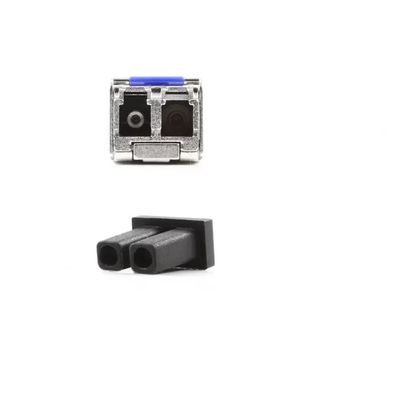

- Двойной LC-коннектор
Применение
- Соединение центра обработки данных
- 400G Ethernet
- Взаимосоединения по Infiniband
- Сеть предприятия
Подробная информация о продукции
| Параметр | Символ | Минуты | Типичный | Макс | Объекты | Нет, нет. |
| Температура рабочего ящика | TOP | 0 | 70 | DegC | ||
| Расстояние соединения | D | 0.002 | 2 | км | ||
| Потребление энергии | 12 | W | ||||
| Длина волны центра | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.7 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Средняя пусковая мощность на каждой полосе | PAVG | - Три.3 | 3.5 | dBm | ||
| ОМА, каждая полоса | POMA | -Нет.3 | 3.7 | dBm | ||
| Средняя принимающая мощность на каждой полосе | - Семь.3 | 3.5 | dBm | |||
| Получаю энергию, каждая полоса. | 3.7 | |||||
| Чувствительность приемника ((OMA) | SEN | Максимальное количество -4.6,SECQ-6.0) | dBm |
