12 ядер Микропродукт воздушный однорежимный оптический волоконный кабель
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Sumitomo |
| Сертификация: | ROHS, CE, |
| Номер модели: | GCYFY-12F |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | тросовый ролик |
| Время доставки: | 8 дней |
| Условия оплаты: | L/C, T/T, Western Union |
| Поставка способности: | 5000 км / неделю |
|
Подробная информация |
|||
| Тип кабеля: | Круглый/лента | Nom. Диаметр: | 4.8 мм |
|---|---|---|---|
| Тип волокна: | Однорежимный тип ITU-T G.652. Д | Маркировка кабельной оболочки: | Печать JFOPT нейтральная или подгонянный |
| Сгибание кабеля: | 20 х кабельной диаметры. | Приведитесь в действие температуру: | -10°C 70°C |
| Температура хранения: | -40°C~+85°C | ||
| Выделить: | 12 ядра кабель оптического волокна,кабель стекловолокна одиночного режима,Микропроводные оптические волокна кабеля |
||
Характер продукции
1Генерал.
1.1 Спецификация охватывает конструкцию и свойства волоконно-оптического кабеля.
1.2Он предназначен для быстрой установки путем вдувания в микро-каналы.
1.3 Оптическое волокно, используемое в кабеле, также соответствует требованиям ITU-T Rec. G.652Д.
1.4 Кабель, как правило, соответствует последней соответствующей рекомендации МСЭ-Т или лучше.
1.5 Однорежимное волокно должно работать в диапазоне 1310 нм и 1550 нм.
1.6 Кабель может служить в течение 25 лет без каких-либо значительных повреждений.
2Оптические волокна в кабеле
2.1 Строительство
| Волокна | Тип | Однорежимный тип ITU-T G.652. Д |
| Материал | Гедопированный расплавленный кремний | |
|
Диаметр поля режима
|
1310 нм | 9.2±0,4 мкм |
| 1550 нм | 100,4±0,8 мкм | |
| Ошибка концентричности ядра | ≤ 0,6 мкм | |
| Диаметр облицовки | 125±1 мкм | |
| Некруглость облицовки | ≤ 1,0% | |
| Покрытие | Материал | Ультрафиолетовый отверждаемый акрилат |
| диаметр | 250±15μm ((цветный) | |
| Проверка на прочность волокна | 0.69 GPa (1,0%, 100kpsi) в соответствии с испытанием на прочность оптических волокон IEC 60793-1-B1 | |
2.2 Оптические характеристики
| Ослабление | 1310 нм | ≤ 0,36 дБ/км | |
| 1550 нм | ≤ 0,22 дБ/км | ||
| длина волны с нулевым рассеянием | 1300 ~ 1324 нм | ||
| Наклон нулевой дисперсии | ≤ 0,092ps/nm2/км) | ||
| Длина волны отсечения кабеля (λcc) | ≤ 1260 нм | ||
|
Дисперсия режима поляризации ((PMD) & PMDQ. (M=20,Q=0,01%) |
≤0,2 пс/км1/2 | ||
|
Снижение макровенда (10 поворотов, радиус 30 мм) |
1550 нм | ≤ 0,1 дБ | |
| 1625 нм | ≤ 0,1 дБ | ||
3.Оптический кабель

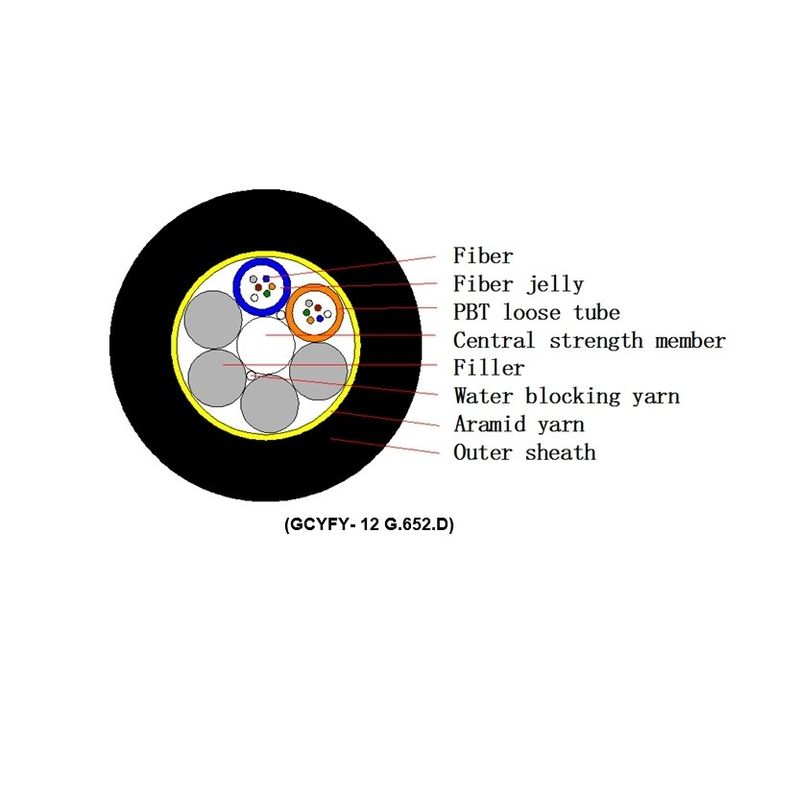

3.1 Строительство
| Тип кабеля | ГГГГГ | |
| Волокна | Строительство | Консультация 3.1 |
| Член центральной силы | Материал | ФРП или ФРП с PE-покрытием |
| Трубка | Материал | ПБТ |
| Заполнение соединенного материала | Железное масло из волокон | |
| Наполнитель | Материал | PE |
| Член, блокирующий воду | Материал | Прочая пряжа |
|
ДобавлениеСильный член (при необходимости) |
Материал | Арамидная пряжа |
| Внешняя оболочка | Материал | Полиэтилен высокой плотности черного цвета (с защитой от ультрафиолетового излучения) |
| Толщина | Nom. 0,4 мм | |
3.1.1 Застёжка буферной трубы, размер и вес кабеля
|
Волокна Считать |
Количество волокон по трубке |
Количество трубка / наполнитель |
Nom. Диаметр (мм) |
А.масса pprox (kg/km) |
| 6 | 6 | 1/5 | 4.8 | 20 |
| 12 | 6 | 2/4 | 4.8 | 20 |
| 24 | 6 | 4/2 | 4.8 | 20 |
| 36 | 6 | 6/0 | 4.8 | 20 |
| 48 | 8 | 6/0 | 5.1 | 20 |
| 60 | 12 | "Слушайте, как я слышу!" | 5.7 | 30 |
| 72 | 12 | 6/0 | 5.7 | 30 |
| 84 | 12 | 7/0 | 6.1 | 35 |
| 96 | 12 | 8/0 | 6.5 | 40 |
| 144 | 12 | 12/0 | 8.1 | 55 |
3.2 Идентификация
Код цвета для волокон и труб
| Нет, нет, нет. | 1 | 2 | 3 | 4 | 5 | 6 |
| Цвет | Синий | Оранжевый | Зеленый | Коричневый | Сланцы | Белый |
| Нет, нет, нет. | 7 | 8 | 9 | 10 | 11 | 12 |
| Цвет | Красный | Черный | Желтый | Виолетка | Роза | Аква |
4Характеристики оптических волоконных кабелей
| Положение | Условия испытания | Спецификацияпри 1550 нм |
|
Стяжность Сила |
IEC 60794-1-2-E1 Нагрузка: 0,5 Г ((G: вес кабеля 1 км) Время: 10 мин. |
Изменение затухания ≤ 0,1 дБ Никаких повреждений волокна и оболочки |
|
Повторяется Сгибание |
IEC 60794-1-2-E6 Радиус изгиба: 20* кабельной диаметры. Нагрузка: 25N Номер цикла: 25 |
Изменение затухания ≤ 0,1 дБ Никаких повреждений волокна и оболочки |
| Сдавливать |
IEC 60794-1-2-E3 Максимальная нагрузка: 450 Н/100 мм Время: 1 минута |
Изменение затухания ≤ 0,1 дБ Никаких повреждений волокна и оболочки |
| Скрутить |
IEC 60794-1-2-E7 Длина: 1 м Нагрузка: 40N Угол: ± 180° Номер цикла: 5 |
Изменение затухания ≤ 0,1 дБ Никаких повреждений волокна и оболочки |
| Сгибание кабеля |
IEC 60794-1-2-E11 Радиус мандрала: 20′ кабельного диаметра. Смена: 10 Номер цикла: 5 |
Изменение затухания £ 0,1 дБ Никаких дефектов на волокнах и оболочке |
| Испытание капель |
IEC-794-1-2-E14 Длина образца: 30 см Температура: 70°C Время: 24 часа |
Никакой капельницы с заполняющим соединением |
|
Температура Велосипед |
IEC 60794-1-2-F1 Температура: -10°С ≈ +70°С Номер цикла: 2 Продолжительность: 12 ч/шаг |
Изменение затухания ≤ 0,15 дБ/км Никаких повреждений волокна и оболочки |
| Проникновение воды |
IEC 60794-1-2-F5B Время: 24 часа Длина образца: 3M Высота воды: 1 м |
Нет утечки воды |
5Маркировка кабельной оболочки
Длина и идентификационная маркировка печатаются на оболочке через каждые один метр белым цветом.Содержание маркировки оболочки::
- xxx: Наименование производителя
- GCYFY: тип кабеля
- ** F: количество волокон
- G.652D: Тип волокна
- 20**: Год изготовления
- ****M: маркировка длины
※ Маркировка оболочки может быть изменена по требованию клиента.
6.Опаковка и перевозка
6.1 Длина кабеля и барабана.
Кабельный барабан - деревянный барабан. Диаметр ствола не должен быть меньше 25 раз внешнего диаметра кабеля.
Стандартная длина барабана:4000 м/барабан (или по требованию клиента)
7.2 Направление вращения цветовой гаммы показывается путем нанесения красной и зеленой клейкой ленты соответственно на колонцевые и противочасовые концы.
