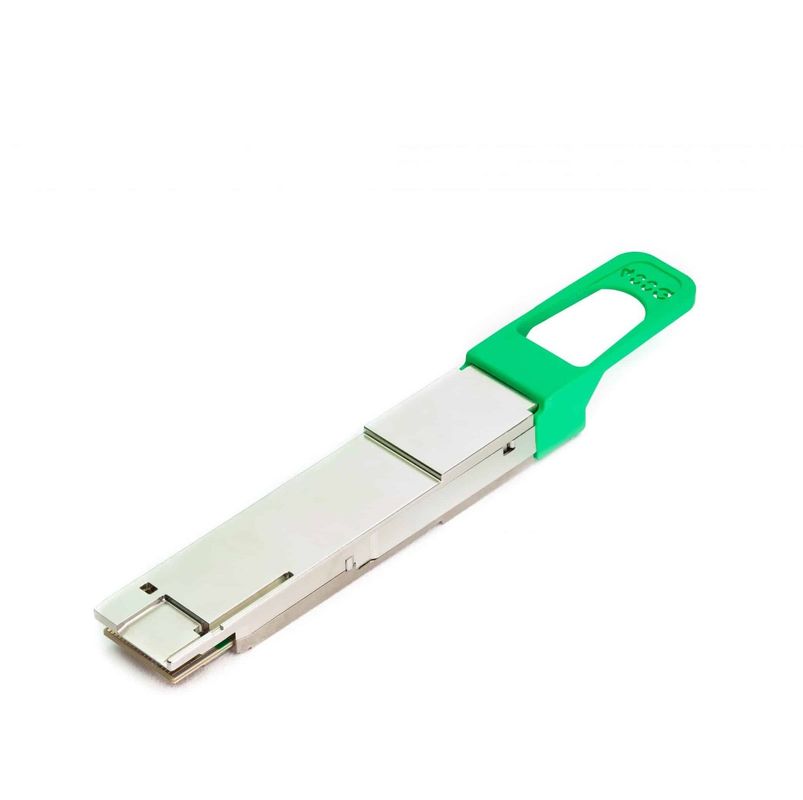

400G QSFP112 FR4 С ДВОЙ CDR Для Ethernet-приложений 400Gbps через MPO-12
Подробная информация о продукте:
| Place of Origin: | China |
| Фирменное наименование: | Color Optic |
| Сертификация: | ROHS, CE, FCC |
| Номер модели: | CO-QDD13F4C |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картон |
| Время доставки: | 5-8 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 1000 штук в месяц |
|
Подробная информация |
|||
| Коэффициент данных: | 400 г | Фактор формы: | QSFP-DD |
|---|---|---|---|
| Наименование продукта: | 400G QSFP112 FR4 | Модуляция: | PAM4 |
| Тип передатчика: | VCSEL | Длина волны: | 1310 нм |
| Применение: | Сеть Ethernet | Тип соединителя: | MPO-12 |
| Выделить: | Приложения Ethernet 400G QSFP112 FR4,400G QSFP112 FR4 С ДВОЙ CDR |
||
Характер продукции
Описание продукта:
CO-QDD13F4C - QSFP-DD форм-факторный приемопередатчик для Ethernet-приложений 400 Гбит/с. Он предназначен для использования в межсетевых связях в центрах обработки данных между коммутаторами, маршрутизаторами, оборудованием для хранения данных и т. д.для оптических расстояний до 2 км по одномодному (SM) ленточному волоконному кабелю.
Электрический интерфейс состоит из восьми сигналов 53.125G (400GAUI-8), которые преобразуются в восемь PAM4-модулированных каналов / путей для транспортировки сигнала Ethernet.Передатчик также может быть настроен в режиме 4x100GAUI-2, чтобы обеспечить 400G до 4x 100GЦифровые диагностические функции доступны через интерфейс I2C, как указано в QSFP-DD MSA. Оптический интерфейс для передатчика - это разъем MPO12.
Для обеспечения надежной работы системы хост должен внедрить исправление ошибок вперед (FEC). Тип FEC должен быть определен в IEEE802.3bj, т.е. Reed Solomon RS ((544,514).Оптические параметры будут обеспечивать коэффициент бит ошибки (BER) 2.4 х 10-4.
Передатчик поставляется в двух версиях, соответствующих спецификации CMIS4.0.
Спецификация
- QSFP-DD с разъемом MPO-12 APC
- 4x модулированные CWDM-линии PAM4; 1271nm, 1291nm, 1311nm и 1331nm
- Соответствует стандарту 400GBase-FR4 MSA
- Соответствует интерфейсу управления CMIS4.0
- Расстояние до 2 км, энергобюджет 4 дБ
- Потребление энергии менее 10 Вт
- Условия работы при температуре C (0°C - +70°C)
Технические параметры:
| Формный фактор | QSFP112 |
|---|---|
| Коннектор / ПОЛЬШЕ | LC-Duplex ПК |
| Интерфейс | Одиночный режим |
| Тип | FR4 |
| Расстояние | 2 км |
| ТЕМПЕРАТУРНЫЙ диапазон | 0°C - 70°C |
| Количество дорожек | 4x (Tx/Rx) |
| Пропускная способность | 425 Гбит/с |
| Пропускная способность | 106.25 Гбит/с |
| Дигитальная диагностика (DDM) | Да, внутренне калиброванный |
|---|---|
| Потребление энергии | 10 Вт |
| CDR | TX и RX |
| SGMII | Нет, нет. |
| Встроенный FEC | - Да, конечно. |
| ПРОГРАММА ПОВЛОЖЕНИЯ (DB) | 4 дБ |
| Трансмиссия MIN/MAX на полосу движения | -3,2 дБм / 4,4 дБм |
| Приемник MIN/MAX на полосу движения | -7,2 дБм / 4,4 дБм (перегрузка) |
| длина волны TX (типичная) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
| Длина волны RX (типичная) | 1271 nm, 1291 nm, 1311 nm, 1331 nm |
|---|---|
| ЛАСЕР | EML |
| Тип получателя | ПИН-код |
| Модуляция | PAM4 |
| Наказание за передачу и расселение | 30,4 дБ |
| Отношение вымирания | 30,5 дБ |
| Поддерживаемые протоколы | 400G Ethernet |
Применение:
Упаковка и перевозка:
Оптический модуль SFP тщательно упаковывается и отправляется, чтобы обеспечить безопасную доставку нашим клиентам.
Оптический модуль SFP упакован в прочную антистатическую коробку, чтобы защитить его от возможных повреждений во время транспортировки.и спецификации для легкой идентификации.
Внутри коробки оптический модуль SFP дополнительно защищен слоем пузырьковой оболочки или пеновой подушки, чтобы предотвратить любое движение или столкновение во время транспортировки.
Мы предлагаем различные варианты доставки, чтобы удовлетворить потребности наших клиентов и обеспечить своевременную доставку оптического модуля SFP.
Оптический модуль SFP может быть отправлен по воздуху, морю или суше в зависимости от пункта назначения и срочности заказа.
Для международных перевозок мы особенно внимательно соблюдаем все таможенные правила, чтобы избежать каких-либо задержек или проблем.
Как только оптический модуль SFP будет отправлен, мы предоставим нашим клиентам номер отслеживания, чтобы они могли отслеживать ход поставки.
Наша цель - предоставить нашим клиентам беспроблемный и безопасный опыт доставки для их оптического модуля SFP.
