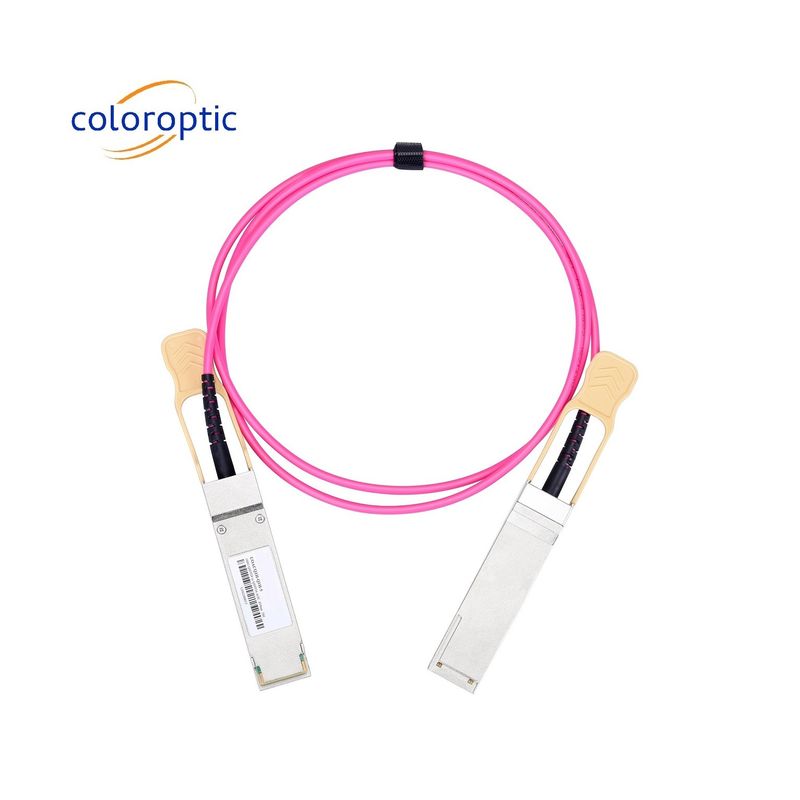

Кабель 100G QSFP28 до 100G QSFP28 AOC DAC 1 м - 70 м Длина для центра обработки данных
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | Coloroptic |
| Сертификация: | CE, UL, FDA, RoHs, FC, TUV |
| Номер модели: | C-ACQ100-Q100-x |
Оплата и доставка Условия:
| Количество мин заказа: | 10 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картонные пачки |
| Время доставки: | 10 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 5000 в месяц |
|
Подробная информация |
|||
| Тип кабеля: | AOC | Коэффициент данных: | 100G до 100G |
|---|---|---|---|
| Длина: | 1 ~ 70 м | Стандартный: | SFF-8431 SFF-8432 SFP+ MSA |
| Куртка: | ПВХ | Гарантия: | 3 года |
| Выделить: | Кабель DAC 100G QSFP28 AOC,Кабель AOC DAC для центра обработки данных |
||
Характер продукции
Кабель AOC 100G QSFP28 до 100G QSFP28 Применение кабельной инфраструктуры для дата-центра
Общее описание
Семейство цветных оптических кабелей C-ACQ100-Q100-x представляет собой QSFP28 4-канальные активные оптические кабели (AOC) для приложений 100G Ethernet (100GbE).Этот полный дуплексный оптический сборник предлагает 4 независимых передачи и приема каналов, каждая из которых способна до 25 Гбит/с для совокупной пропускной способности 100 Гбит/с.Кабели 100G QSFP28 AOC могут использоваться в качестве прямой замены традиционных QSFP28 DAC (прямых медных кабелей) и QSFP28-передатчиков короткого действия при обеспечении более легкого весаОптический конец никогда не подвергается воздействию среды центра обработки данных и, следовательно, не требует очистки или специальной обработки.Они предназначены для высокой скорости., высокая плотность и низкое энергопотребление для современных сетевых приложений для дата-центров.
Подробная информация о продукции
| Рекомендуемые условия эксплуатации | |||||
| Параметр | Символ | Минуты | Типичный | Макс | Единица |
| Температура рабочего ящика | Tc | 0 | +70 | °C | |
| Напряжение питания | Vcc | 3.14 | 3.3 | 3.46 | V |
| Ток подачи | Icc | 300 | mA | ||
| Битовый коэффициент | BR | 25.78 | Каждый канал | ||
| Электрические характеристики | ||||||
| Параметр | Символ | Минуты | Типичный | Макс | Единица | Примечания |
| Характеристики передатчика | ||||||
| Скорость сигнализации, по полосе движения | DRpl | 25.78125 | Гб/с | 1 | ||
| Центр длины волны | λ | 840 | 850 | 860 | nm | |
| Спектральная ширина RMS | 0.6 | nm | ||||
| Средняя мощность запуска на каждой полосе | Павг | - Восемь.4 | 2.4 | dBm | ||
|
амплитуда оптической модуляции, каждая полоса движения (OMA) |
ОМА | - Шесть.4 | 3 | dBm | ||
| Соотношение вымирания | Скорая помощь | 2 | ДБ | |||
|
Средняя запускная мощность отключения Передатчик, по полосе |
RIN | -30 | dBm | |||
| Окруженный поток | FLX |
> 86% при 19 мм < 30% при 4,5 мм |
dBm | |||
| Толерантность оптических потерь возврата | 12 | ДБ | ||||
|
Маска для глаз с передатчиком {X1, X2, X3, Y1, Y2, Y3} |
{0}3,0.38,0.45,0.35,0.41,0.5} | 2 | ||||
| Характеристики приемника | ||||||
| Получить тариф по каждой дорожке | DRpl | 25.78125 | Гб/с | 3 | ||
| Диапазон длины волны четырех полос | λ | 840 | 850 | 860 | nm | |
| Перегрузка Входной оптической мощности | Pmax | 3.4 | dBm | |||
|
Средняя принимаемая мощность для каждого Лейн |
Пин | - Десять.3 | 2.4 | dBm | 4 | |
| Чувствительность приемника ((OMA) на полосу | Psens | - Пять.2 | ДБ | |||
| Отражение приемника | Рфл | - 12 | ДБ | |||
|
Приемная маска для глазDefinition {X1, X2, X3, Y1, Y2, Y3} |
{0}28,0.5,0.5,0.33,0.33,0.4} | 5 | ||||
| Los De-Assert | Pd | -13 | dBm | |||
| Лос-Ассерт | Папа. | -30 | dBm | |||
| Гистереза потери | Pd-Pa | 0.5 | dBm | |||
Ключевые особенности
-
Соответствие SFP MSA
-
2 параллельных полосы на центре длины волны 850nm
-
Соответствует спецификации IEEE 802.3bs
-
До 70 м передачи на многомодных волокнах (MMF) OM3 с FEC
-
Температура рабочего корпуса: от 0 до 70°C
-
электрический интерфейс 2x53.125 Гбит/с (100GAUI-2)
-
Скорость передачи данных 53,125 Гбит/с (PAM4) на канал.
-
Максимальное потребление энергии 3,5 Вт на терминал
-
Соответствует требованиям RoHS
Применение
- 100G Ethernet-ссылки
- Взаимосоединение по сети Infiniband
- Инфраструктура кабелирования ЦОДов
