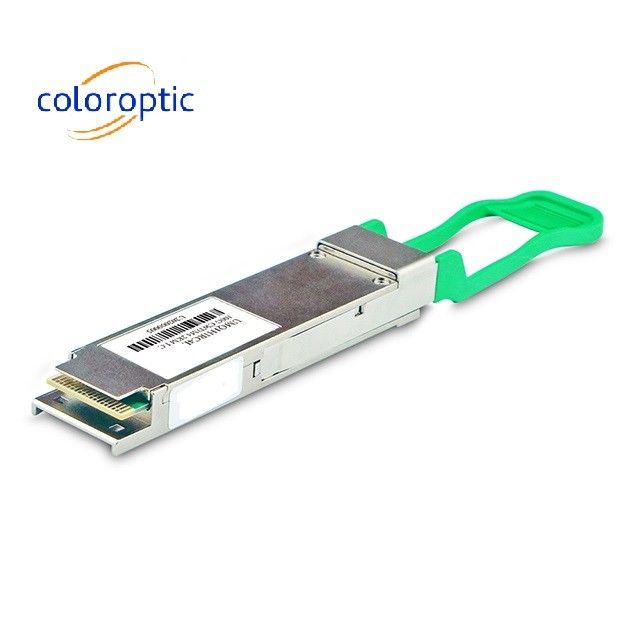

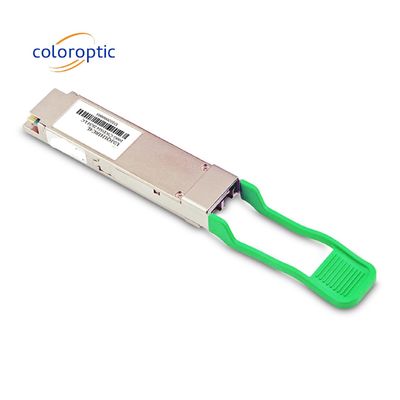

CWDM4 QSFP28 оптический приемопередатчик 2 км для интерконнектов QDR и DDR
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | coloroptic |
| Сертификация: | UL, TUV, CE, RoHS, REACH, CMRT |
| Номер модели: | C-Q81HC42C |
Оплата и доставка Условия:
| Количество мин заказа: | 2 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Пластинки с картонным покрытием |
| Время доставки: | 7 ~ 15 дней |
| Условия оплаты: | TT, LC, западное соединение |
| Поставка способности: | 5000 частей/месяц |
|
Подробная информация |
|||
| Коэффициент данных: | 100 г | Длина волны: | CWDM4 |
|---|---|---|---|
| Расстояние: | 2KM | Коннектор: | Дуплекс LC |
| Форма фактора: | QSFP28 | температура: | 0~70°C |
| DDM: | Да, да. | Протоколы: | СУО |
| Гарантия: | 3 года | Ярлык: | Можно настроить |
| Распределение власти: | <3> | Применение: | 100GBASE Ethernet-ссылки |
| Выделить: | QSFP28 оптический приемник 2 км,QSFP28 оптический приемопередатчик,Передатчик QSFP28 CWDM4 |
||
Характер продукции
100 Гб/с QSFP28 CWDM4 2 км оптический приемопередатчик Infiniband QDR и DDR взаимосвязи
100G QSFP28 CWDM4 предназначен для работы с одномодной волоконной системой с использованием канала 4X25 CWDM в полосе 1310 и ссылками до 2 км.Модуль преобразует 4 входных канала 25 Гбит/с электрических данных в 4 оптических сигнала CWDM, и мультиплексирует их в один канал для оптической передачи 100 Гбит/с. С другой стороны, на стороне приемника модуль оптически де-мультиплексирует вход 100 Гбит/с в сигналы 4 каналов CWDM,и преобразует их в 4-канальный выход электрических данных.

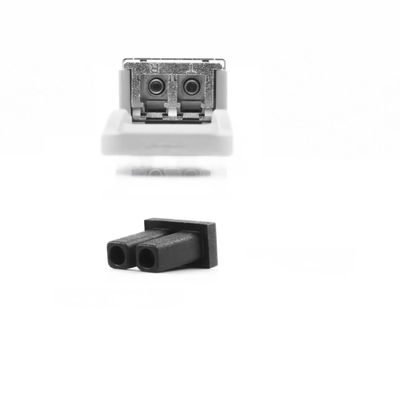

Центральные длины волн 4 каналов CWDM составляют 1271, 1291, 1311 и 1331 нм. Он содержит двойной LC-коннектор для оптического интерфейса и 38-прицепный коннектор для электрического интерфейса.В этом модуле применяется одномодное волокно (SMF)Этот продукт преобразует 4-канальные электрические входные данные 25Gb / s в оптические сигналы CWDM (свет), с помощью 4-волнового лазера распределенной обратной связи (DFB).4 длины волны мультиплексируются в одно 100 Гбит/сМодуль приемника принимает входные оптические сигналы 100 Гбит/с и демультиплексирует их на 4 канала CWDM 25 Гбит/с.Каждый световой волны собирается дискретным фотодиодом, а затем выводятся в виде электрических данных после усиления TIA.
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с соглашением QSFP28 Multi-Source Agreement (MSA) и соответствует стандарту IEEE 802.3ba.
Ключевые особенности
- Соответствует QSFP28 MSA
- 4 CWDM-полосы MUX/DEMUX дизайн
- Поддерживает совокупную скорость передачи 103,1 Гбит/с
- 100G CWDM4 MSA Техническая спецификация Rev1.1
- До 2 км передачи на одномодном волоконном ((SMF) с FEC
- Температура работы: от 0 до 70 °C°C
- Электрический интерфейс 4x25G (OIF CEI-28G-VSR)
- Максимальное потребление энергии 3,5 Вт
- Двойной соединитель LC
- Соответствует требованиям RoHS
Применение
- Соединение центра обработки данных
- 100G Ethernet
- Взаимосоединения QDR и DDR в беспроводной сети
- Сетевое сотрудничество предприятий
Подробная информация о продукте
Он уникально сериализирован и проверен на трафик данных и приложения, чтобы гарантировать, что они будут интегрироваться в вашу сеть без проблем.Поддержка цифрового оптического мониторинга (DOM) также присутствует, чтобы обеспечить доступ к параметрам работы в реальном времениМы стоим за качеством нашей продукции и гордимся тем, что предлагаем ограниченную пожизненную гарантию.
| Параметр | Символ | Минуты | Типичный | Макс | Объекты | Нет, нет. |
| Температура рабочего ящика | TOP | 0 | 70 | DegC | ||
| Расстояние соединения с OM3 | D | 0.002 | 2 | км | ||
| Потребление энергии | 3.5 | W | ||||
| Длина волны центра | L0 | 1264.5 | 1271 | 1277.5 | nm | |
| L1 | 1284.5 | 1291 | 1297.5 | nm | ||
| L2 | 1304.5 | 1311 | 1317.5 | nm | ||
| L3 | 1324.5 | 1331 | 1337.5 | nm | ||
| Средняя пусковая мощность на каждой полосе | PAVG | - Шесть.5 | 2.5 | dBm | ||
| ОМА, каждая полоса | POMA | - 4 | 2.5 | dBm | ||
| Средняя принимающая мощность на каждой полосе | - Одиннадцать.5 | 2.5 | dBm | |||
| Получаю энергию, каждая полоса. | 2.5 | dBm | ||||
| Чувствительность приемника ((OMA) | SEN | - 10 | dBm |
Размеры контуры:
