2U Интерконнекция центра обработки данных Сетевая транспортная платформа CFP2 QSFP28 Интерфейс

Характер продукции

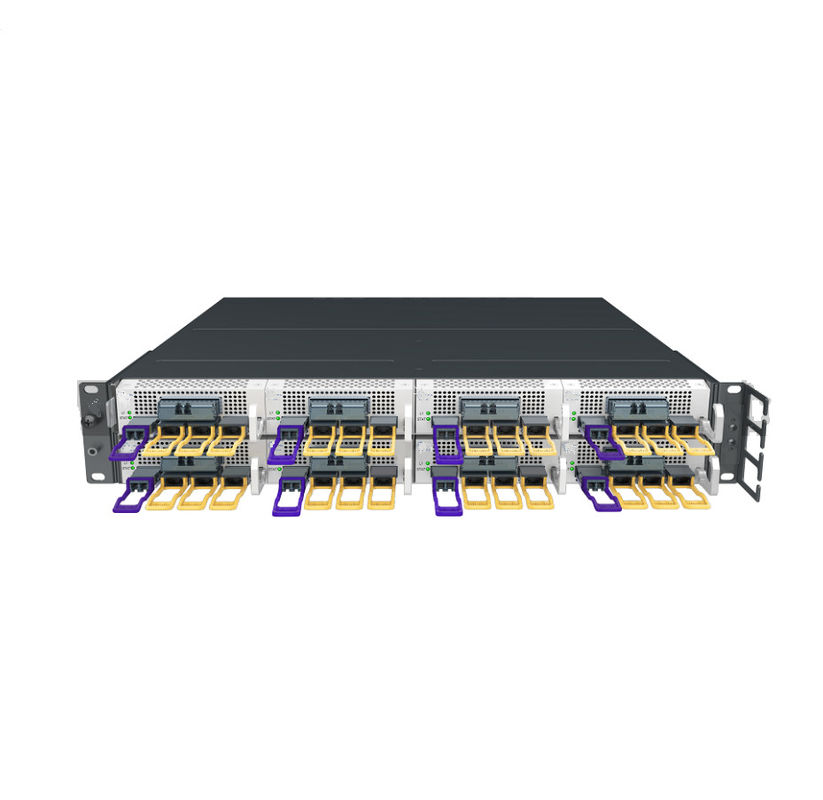

2U Data Center Interconnect Transport Platform Поддержка портов 400G CFP2 Когерентный и QSFP28

Оборудование для взаимосвязи центров обработки данных T500 и базовых сетей метро является ведущим в отрасли, модульным, полностью отсоединенным и высокопроизводительным оборудованием нового поколения оптической передачи.Он обеспечивает гибкие возможности сетей., разнообразие клиентских интерфейсов, выбираемые источники питания и одно шасси для оптических и электрических сервисных модулей, что делает его подходящим для взаимосвязи больших,средние или малые дата-центры, метро и широких областей сети перевозчиков, а также корпоративных и вычислительных центров взаимосвязей или резервного копирования.Оборудование может формировать точечную сеть передачи и реле с разделением длины волны, многоточечная активная и пассивная оптическая ретрансляционная сеть, FOADM или ROADM с кольцевым разделением длины волны или FOADM или ROADM с полной сетью с разделением длины волны.Оборудование обеспечивает богатые интерфейсы обслуживания клиентов (400GE, 100GE, OTU4, 10GE, OTU2, SDH, 10G Wan и т. д.) и возможности защиты OMS/OTS/OCH. Максимальная пропускная способность одного шасси составляет 3,2 Тб/с.

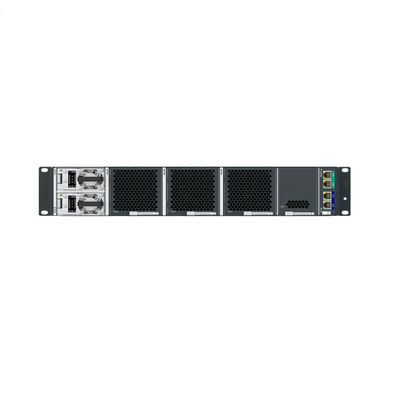

T500 Введение шасси

Высота 2RU; 19 и 21-дюймовая стойка с глубиной 600 мм или более
3 типа источников питания: 110V/220V AC, 240V HDC и -48V DC
800 Вт и 1300 Вт варианты выходной мощности
Силовое питание подключается к электричеству на горячем уровне и защищен 1+1
Высокая плотность с 8 1/4-слотными или 4 1/2-слотными картами
Одно шасси как для оптической, так и для OTN
3.2T в одиночном шасси
Избыточность контроллера, двойные интерфейсы управления с OSPF, L3 изолирован
Метод рассеивания тепла спереди и сзади с 3 вентиляторами с охлаждением ветром, 2+1 защитой вентилятора
Открытый стандартный интерфейс управления, Netconf, YANG/Openconfig
Усовершенствованное управление оборудованием, мониторинг состояния работы, доклад об тревоге, мониторинг и запись оптической и сервисной производительности в режиме реального времени/15 мин/24 часов, регистрация, управление пользователями и телеметрия
Окружающая рабочая температура: краткосрочная -5°C+45°C/23°F113°F, долгосрочная 0°C+40°C/32°F104°F
Температура хранения: -40°C+85°C/-40°F185°F
Относительная влажность воздуха: краткосрочная 5%~90%, долгосрочная 5%~85%

T500 Введение оптических сани

Оптические саженцы включают различные спецификации модульных оптических усилителей конечной точки, усилителей оптических линий, карт WSS, карт TFF, карт синхронизации времени PTM Восток / Запад, карт оптической защиты,OTDR, OCM и т. Д. Он может формировать точечное разделение длины волны, многоточечное реле, кольцевую сеть разделения длины волны и топологию оптической сети разделения длины волны для различных потребностей.Он поддерживает режимы защиты OCH, OMS и OTS, и могут удовлетворять различным требованиям к сети

Терминал оптического усилителя

Размер панели с 1/2 слотом; интегрированные BA, PA, OSC и двунаправленный VOA
Для увеличения EDFA BA поддерживает 8-18dB и 15 ~ 25dB, PA поддерживает 15 ~ 25dB и 22 ~ 35dB, а насыщенная мощность поддерживает 21dBm и 23dBm
Поддержка специального интерфейса внешнего OTDR и OCM соединения
Факультативный встроенный модуль OCM; Факультативный встроенный модуль OTDR

Оптический линейный усилитель

Размер панели с 1/2 слотом; интегрированная двойная LA, OSC и двунаправленная VOA
Для увеличения EDFA LA поддерживает 15 ~ 25dB и 22 ~ 35dB, а насыщенная мощность поддерживает 21dBm и 23dBm
Поддержка внешнего интерфейса OTDR и OCM монитора
Факультативный встроенный модуль OCM; Факультативный встроенный модуль OTDR

9 градусов двойной длины волны селективный переключатель (WSS) с встроенным оптическим усилителем

Размер панели с 1/2-слотом; Интеграция двух WSS (Wavelength Selective Switch), BA, PA, OSC и pre-VOA
Для модуля EDFA прибавка BA составляет 15 ~ 25 дБ, прибавка поддержки PA 15 ~ 25 дБ и 22 ~ 35 дБ, а поддержка насыщенной мощности 21 дБм и 23 дБм.
Поддержка внешнего интерфейса OTDR и OCM монитора
Факультативный встроенный модуль OCM; Факультативный встроенный модуль OTDR

Карта TFF

Размер платы с 1/4 слота; одна плата FOADM (TFF), два направления ((восток и запад)
4 волны добавляют и уменьшают
Встроенный в экспресс VOA, чтобы сделать мощность вверх волны света равна мощности экспресс интерфейса

Карта оптической защиты

Размер панели с 1/4-слотом; защита 1 + 1
Одноканальные и двуканальные карты
Поддержка переключения порога разницы мощности и переключения порога абсолютного значения мощности
Поддержка перехода на возвращение и невозвращение
Время ожидания восстановления
Поддержка отключенного питания, включенного питания, горячей розетки и без замыкания света
Порог поддерживающей гистерезы

Карта PTM

Размер 1/4-слота; два варианта восточного и западного направления
Он поддерживает 1588 часов реле, прохождение через и добавить / бросить

Карта OTDR

Размер панели с 1/4 слота; гибкая конфигурация из 8 внешних интерфейсов
Рабочая длина волны 1501nm
Расстояние обнаружения более 80 км и точность обнаружения менее 20 м.

Карта OCM

Размер панели с 1/4 слота; гибкая конфигурация из 8 внешних интерфейсов
Конфигурируемый интервал каналов 50 Hz и 100 Hz

Внедрение шледов T500 Transponder и MuxPonder

Транспондер и MuxPonder саженцы включают многомодельные, высокоплотные и высокопропускные сервисные карты,которые поддерживают различные типы клиентских услуг и могут соответствовать требованиям для различных приложенийОн поддерживает интерфейс 400G / 200G uplink и имеет богатые функции управления техническим обслуживанием, мониторинга производительности, отчета об тревоге и телеметрии,который удобен для повседневного оборудования, обслуживания и управления.

Транспандер 400G/200G

Размер 1/4 доски
Интерфейс клиента
Поддержка 4xQSFP28, 400GE/100GE/OTU4/FlexE/FlexO
1x400GE, поддерживающий QSFP-DD
Поддержка локального вставки и прохождения нарушений, удаленного прохождения нарушений и других сигналов технического обслуживания
Поддержка LLDP; Поддержка Ethernet RMON и телеметрии производительности Ethernet, мощности оптического модуля-передатчика, тока смещения и т. д.
Поддержка измерения задержки, испытания петли и т. д. Поддержка автоматического отключения лазера
Интерфейс линии
1xCFP2 DCO, кодировка 16QAM, поддерживающая частоты 400G и 200G
Частота 191.3 ~ 196.1thz, поддержка интервалов 75G/100G
Поддержка мониторинга производительности и телеметрии мощности приемопередатчика, предварительного FEC, тока смещения лазера и рабочей температуры лазера
Поддержка измерения задержки, испытания петли и т. д.; переключение защиты менее 50 мс

200G MuxPonder

Размер панели с 1/2 слотом
Интерфейс клиента
Поддерживает два варианта: 20xSFPP и 1xQSFP28+10xSFPP
Поддержка 100GE/100GE FlexE/OTU4/10GE /OTU2/STM-64/10GE WAN и т.д.
Поддержка локального вставки и прохождения нарушений, удаленного прохождения нарушений и других сигналов технического обслуживания
Поддержка LLDP; Поддержка Ethernet RMON и телеметрии производительности Ethernet, мощности оптического модуля-передатчика, тока смещения и т. д.
Поддержка измерения задержки, испытания петли и т. д. Поддержка автоматического отключения лазера
Интерфейс линии
Кодирование 1xCFP2 DCO, 16QAM и QPSK, поддерживающее скорость 200G
Частота 191.3 ~ 196.1thz, поддержка интервалов 75G и 100G
Поддержка мониторинга производительности и телеметрии мощности приемопередатчика, предварительного FEC, тока смещения лазера и рабочей температуры лазера
Поддержка измерения задержки, испытания петли и т. д.; переключение защиты менее 50 мс
