Модуль оптического приемника Arista QDD-400G-XDR4 QSFP56-DD 2 км DOM MPO SMF
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | ColorOptic |
| Сертификация: | ROHS, CE |
| Номер модели: | CO-QD4H85LC |
Оплата и доставка Условия:
| Количество мин заказа: | 10 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Картон |
| Время доставки: | 5 дней |
| Условия оплаты: | L/C, T/T |
| Поставка способности: | 5000 частей/месяц |
|
Подробная информация |
|||
| Форма фактора: | QSFP-DD | Ярлык: | Можно настроить |
|---|---|---|---|
| Применение: | 400G Ethernet, взаимосвязь центров обработки данных | Расстояние: | 2KM |
| Коэффициент данных: | 400G | Гарантия: | 3 года |
| Протоколы:: | QSFP-DD MSA, IEEE 802.3bs 400GBASE-DR4 | Поддержка DDM/DOM: | Да, да. |
| Выделить: | Arista QDD-400G-XDR4,Передатчик MPO QSFP56-DD,Передатчик DOM MPO |
||
Характер продукции

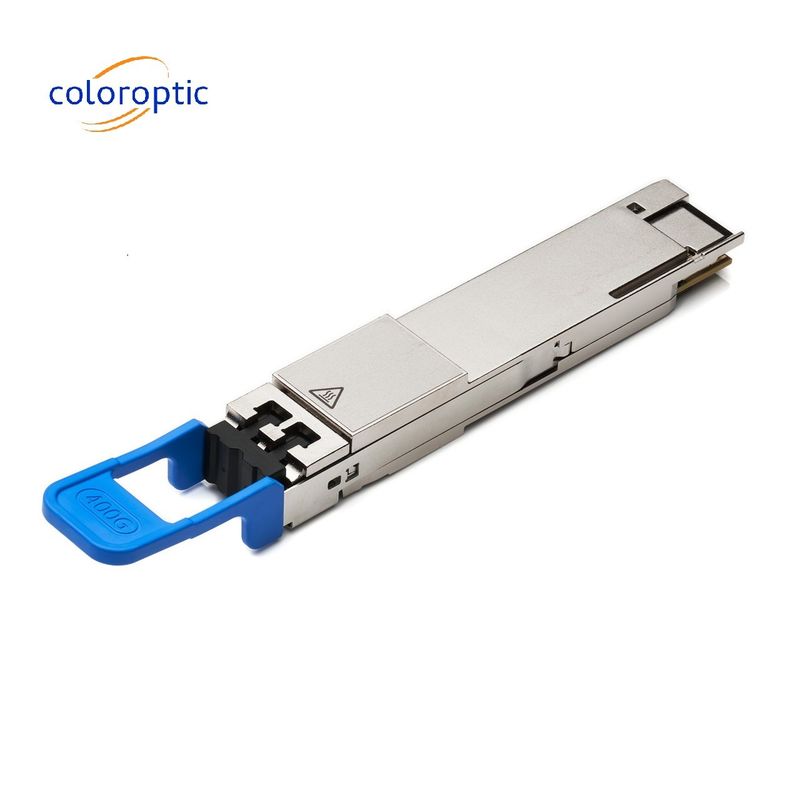

Arista QDD-400G-XDR4 совместимый 400GBase-XDR4 QSFP56-DD 1310nm 2km DOM MPO SMF оптический приемопередатчик модуль
Описание продукта:
Этот продукт представляет собой 400Gb/s Quad Small Form Factor Pluggable-double density (QSFP-DD) оптический модуль, предназначенный для 2 км оптических коммуникаций.Модуль преобразует 8 каналов электрических данных 50 Гбит/с (PAM4) в 4 канала параллельных оптических сигналов, каждая из которых способна работать на 100 Гбит/с для совокупной скорости передачи данных 400 Гбит/с. Напротив, на стороне приемника,модуль преобразует 4 канала параллельных оптических сигналов 100 Гбит/с каждый канал для совокупной скорости передачи данных 400 Гбит/с в 8 каналов электрических выходной данных 50 Гбит/с (PAM4).

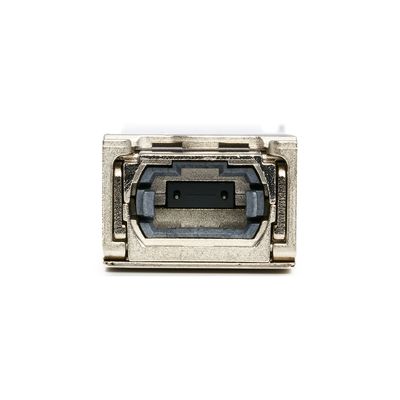

В емкость модуля QSFP-DD DR4+ можно подключить оптический волоконный кабель с разъемом MTP/MPO-12. Правильное выравнивание обеспечивается проводниками внутри емкости.Кабель обычно не может быть скручен для правильного выровнения канала на каналЭлектрическое соединение достигается через QSFP-DD MSA-соответствующий контактор типа края.
Продукт разработан с форм-фактором, оптическим/электрическим соединением и цифровым диагностическим интерфейсом в соответствии с QSFP-DD Multi-Source Agreement (MSA) Type 2.Он спроектирован, чтобы выдерживать самые суровые внешние условия эксплуатации, включая температуру., влажность и помехи EMI
Особенности:
- Соответствует требованиям MSA QSFP-DD
- Параллельные 4 оптических полосы
- Соответствует спецификации IEEE802.3bs
- 100G Single Lambda MSA 100G-FR совместима с
- До 2 км передачи на одномодных волокнах (SMF) с FEC
- Электрический интерфейс 8x53.125 Гбит/с (400GAUI-8)
- Скорость передачи данных 106,25 Гбит/с (PAM4) на канал.
- Максимальное потребление энергии 12 Вт
- Коннектор MPO-12
- Соответствует требованиям RoHS
- Температура рабочего корпуса:
Стандарт: от 0 до +70 °C
Расширенный от -5 °C до +85 °C
Технические параметры:
| Параметр | Символ | Минуты | Типичный | Макс | Объекты | Нет, нет. |
| Температура рабочего ящика | TOP | 0 | 70 | DegC | ||
| Расстояние связи с SMF | D | 2 | км | |||
| Потребление энергии | 10.5 | W | ||||
| Длина волны центра | λC | 1304.5 | 1310 | 1317.5 | nm | |
| Средняя запускная мощность на каждой полосе -> OMA | PAVG | -Нет.2 | 4.2 | dBm | ||
| Средняя принимающая мощность на каждой полосе -> перегрузка OMA | 4.7 | dBm | ||||
| Чувствительность приемника (OMAouter), по каждой полосе | SEN |
